SAFER TRACE 化学品风险评估模拟分析软件
详细资料下载

  TRACE是一款用于化学品风险管理的功能强大的工具。TRACE软件可以用于泄漏到大气中的有 毒、易燃、易爆等化工产品的危险评估。 用户可以通过TRACE软件建立一套详细的、科学的模型进行计算分析,然后根据用户的需求订制输出结果。从常规排放到泄漏到爆炸… TRACE软件可以为用户提供有效处理风险以及复杂安全事件决策的知识。中油奥特科技有限公司自2010年起即负责TRACE软件在国内的推广和销售。

  TRACE通过一整套复杂的计算方法来模拟储罐故障、管线泄漏、泄漏源的物理现象、重质气体模 拟、高斯扩散等有毒气体的泄漏。另外起火及爆炸模块还可以模拟热辐射半径和爆炸超压冲击区域。 TRACE软件可以为用户提供详细的图形结果。冲击区可以显示在网格或者用户自定义图形上。接收者 (receptor),人口和疏散数据可以用于建立一整套用于处理紧急事件的行动方案。

  TRACE可以帮助用户处理复杂的模拟过程。它是通过成熟的,容易使用的,图形化的界面组织并简化强大的模型计划而完成的。软件通过Windows风格图表按钮和向导将强大的化学数据库和复杂的模型无缝集成到友好的用户界面中。

  由于TRACE软件的强大功能和灵活性,现在TRACE软件可以广泛地用于很多领域:

  • 意外泄漏模拟
  • 潜在危险评估
  • 风险管理方案
  • 应急响应方案
  • 人员响应模拟
  • 规范模拟需求
  • 量化风险评估
  • 减灾系统的评估
  • 人员伤害评估
  • 最恶劣事例和可选择方案研究

  从上面列出的用途我们可以看出,在项目规划中,TRACE软件通过提供对潜在风险的现实表现在很多情况下起到了重要的作用。TRACE还可以满足各种规范的需求:

  • OSHA PSM guidelines
  • EPA RMP rule [CAA-112(r)]
  • EEC Seveso Directive
  • CEFIC Responsible Care Programs
  • DHS CFATS
  • SARA Title III

  TRACE为用户提供了上下文链接在线的帮助工具和向导,可以在输入数据过程中对用户进行指导。在用户定义模拟事件的时候,软件在每个数据项中提供一个默认值作为初始数据,用户可以对数据进行重新定义也可以在默认数据基础上建立模型。在输入界面中,用户可以针对所有变量选择可用单位制(公制单位,英制单位 或者用户自定义单位)。

  TRACE建立模型的时候需要输入的数据包括化学属性,泄漏情况,气象数据,相关的影响等级,
接收者(receptor),人口数据和地图。只要用户输入有效数据,TRACE 软件就能提供专家级支持。化学数据库中有超过700种化学品的物理参数和模拟计算需要的其他数据。
TRACE为用户提供很多泄漏配置方案,以帮助用户定义特定的方案;可以建立有多属性的接收者(receptor),以用于详细的影响分析;可以提供结合地图的模拟结果;可以图形化的建立人口分布,使得复杂数据变得清晰,并可以很形象地验证输入数据是否正确。

  一旦用户已经建立一个输入方案并且提交,运行模型后便转换成输出方案研究。用户可以通过多种方式来浏览输出方案研究分析结果。分析结果中包括报告,泄漏源特征,等值线剖面图,接收者(receptor)影响,人口影响以及Fenceline分析。用户可以定制图形化结果中的颜色,制图格式,感兴趣范围以及坐标轴的比例。另外,还可以通过点击鼠标等简单操作将和这些图形结果相关的数据转换到文字处理软件,表格软件或演示软件中。

                友好的数据输入界面

案例研究概念

TRACE 根据案例研究的概念设计。案例研究中,输入内容包括泄漏情况,气象信息,等值线限制,接收者以及人口数据。一旦运行模型,案例研究将被加强包括输出信息。

向导的使用

输入过程是以页签格式进行的。用户可以使用向导建立新页签。向导是一套按照逻辑组成的连续的页面,由此帮助用户输入必要的信息。这种向导的方式可以保证用户输入运行模拟所需要的正确信息。

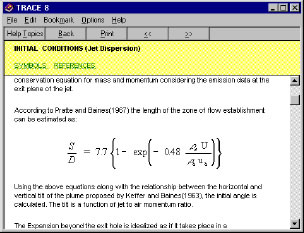

上下文链接在线帮助

  TTRACE为用户提供的在线帮助工具,是输入内容时一个非常重要特点。在线帮助工具为用户提供每个输入变量的解释和推荐值。每个主题都包括与其相关主题以及相关模拟算法的超文本链接。



多语言用户界面

  TRACE是国际通用软件。通过选择设置菜单中英语、德语、法语、西班牙语和葡萄牙语作为用户界面语言。


图像化输入人口数据

  TRACE为用户提供加强结果分析功能,允许用户定义每小时的空气变化,人口分布和疏散时间。TRACE简单易用的图形界面会帮助用户在地图网格上指定相关的属性。

强大的文本和图形输出功能

详细的报告输出

  TRACE可以生成概述报告和详细报告。用户可以定制需要的结果信息。输入信息和各种输出信息(泄漏速率,泄漏源,影响区域等)都可以包含在报告中。报告可以保存为独立的文件并可以使用多种文字处理软件进行编辑。

水平的和垂直的云显示

  快照和脚印显示连续时间间隔内水平以及垂直横截面。软件会根据计算结果生成图像,然后按照用户指定的时间在坐标内显示。其它参数会以下风向距离为函数绘制成为中心线浓度包络图或者用户自定义高度的浓度包络图(如呼吸区高度)。

Fenceline分析

TRACE Fenceline分析允许用户研究改变某个参数而保持其它所有参数不变所产生的结果。可变参数包括悬浮微粒/闪光 质量比,环境温度,平均时间,泄漏温度,溢出率,稳定级别,表面粗糙度和风速。




应用程序间数据复制

  TRACE具有允许用户自定义的图形结果输出功能。用户在报告和陈述中,经常会用到这些图形结果和文本结果。同时,这些结果还可以作为输入信息进行其他计算。用户只需通过点击鼠标就将输出报告很方便的导入到其他文字处理软件、表格处理软件或者演示软件中。


人口影响

意外泄漏对周边社区的影响结果评估是对TRACE结果分析增强的一项附加功能。软件通过用户指定的具体地区的人口数据模拟毒气泄漏、火灾和爆炸事故中的详细的接触有害物的人群和人员响应。

成熟的模型

  TRACE软件中的强大的算法是建立在科学的基础上的。这些算法是经过实际的实验数据验证过的。TRACE的算法包括:

  • 多组分模拟:SAFER公司的多组分流体模拟能力允许用户建立三种化学品类型:纯组分,气体多组分以及液体多组分。目前用户使用TRACE软件最多可以模拟10种组分的混合物。用户可以选择模拟关心的组分,也可以将这些组分全部进行模拟。TRACE 9.1可以非常好的模拟碳氢混合物。
  • 泄漏速率:可以进行容器/管线系统的时变泄漏源计算或者管线的稳态泄漏源计算。多配置选项可以计算泄漏速率,温度和组成。
  • 源头动态分析:TRACE可以模拟闪蒸,悬浮颗粒动力学,空气夹带以及池蒸发. TRACE可以处理水溶液和发烟酸等多组分池蒸发。同时TRACE还可以模拟气体混合物。

强大的在线和打印文档

  TRACE软件提供在线帮助及包含全部技术细节和参考的打印文档。

  • 蒸汽云扩散:TRACE可以模拟地面级别或者高处的高冲量喷射形式泄漏,重质气云或者浮烟。还可以建立特殊的氟化氢和四氯化钛扩散的模型。渗透计算还可以用于计算室内和室外的浓度差。
  • 起火:TRACE热辐射评估功能可以用于多种火灾情况。包括火球(BLEVEs),液体燃料火焰,喷射火,闪蒸火和通用火源(用户自定义类型)。火模型包括火源的尺寸,火源长度,视觉系数以及大气的折射率等。



蒸发晕的大气扩散
蒸发晕的大气扩散

 TRACE软件包含的重质气体扩散算法可以用于计算云的重力沉降和云的升温/冷却。

  • 爆炸:在TRACE软件中采用Baker-Strehlow和 Multi-Energy理论模拟爆炸。此功能用于计算点火源,约束度,堵塞程度,化学反应以及爆炸强度。还有独立的算法可以用于模拟压力容器的爆炸。
  • 人口影响:作为结果分析的一部分,TRACE软件还有独立的分离算法用于评估受到泄漏影响的人数。可以采用不同的标准例如浓度,热辐射,超压等级,剂量(Dose),荷载或者概率影响等作为影响标准。

火灾相关模型
