Bentley PULS——管道脉动分析软件

Bentley PULS介绍

Bentley PULS是一个交互式的模拟软件，主要用于分析管网中的流体在稳态脉动流作用下的动态响应特性。PULS是基于一维波动理论，使用转移矩阵方法进行模拟计算，可以有效地预测（计算）压力脉动等级和声音震动力。使用PULS软件可以有效地解决管网和管道系统中由于往复式（摆动）设备或者流体流动产生的脉动问题，例如压缩机，泵，控制阀和仪表等。和以前所采取的计算方法不同。中油奥特科技有限公司自2004年起即负责PULS软件在国内的推广和销售，全面负责PULS软件在中国的推广、培训和技术支持。

软件界面友好，易操作

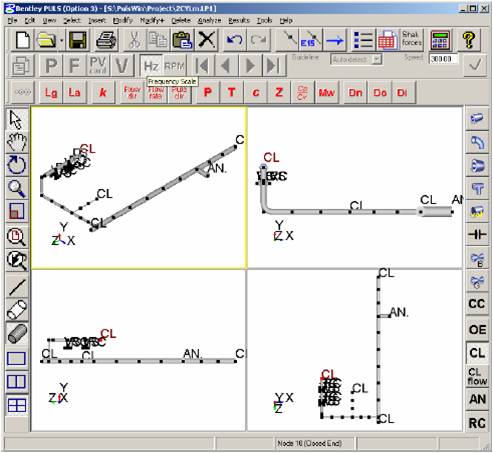

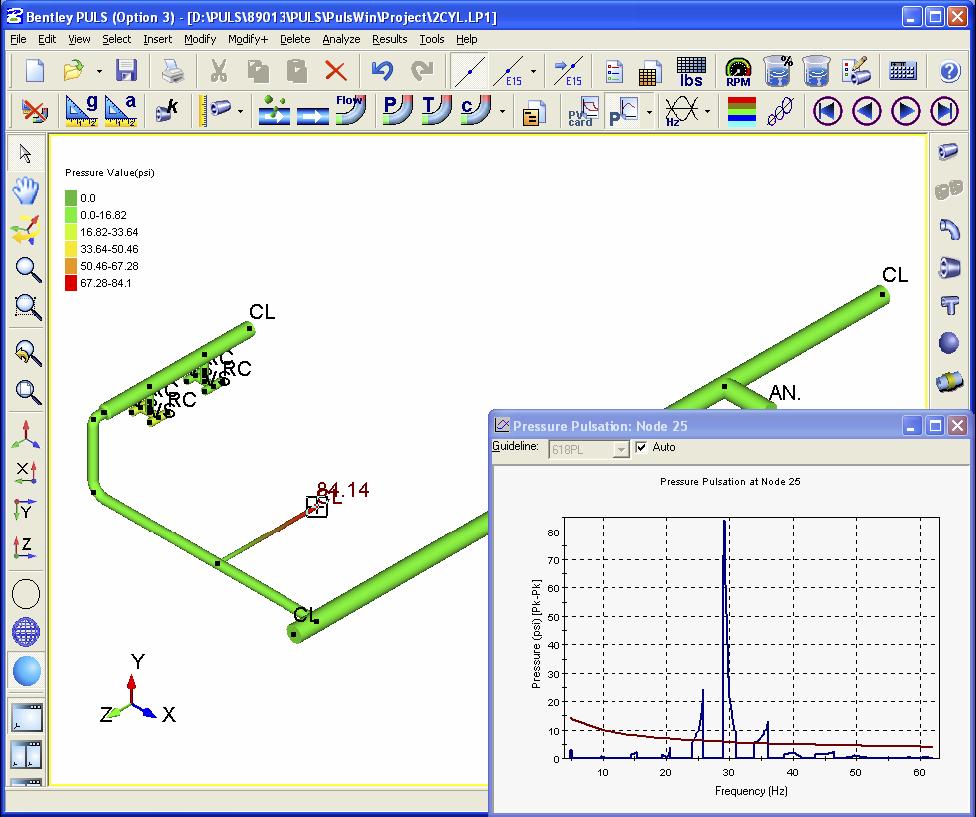

PULS 软件的界面友好。通过使用 WINDOWS 菜单驱动式的界面，用户可以在输入较少数据的同时快速建立系统模型。由于软件具有图形功能，用户可以在建模过程中突出显示模型特征，并方便地对模型进行检查及修改。PULS 能够进行一致性检查从而发现所建模型的错误。软件支持英制、标准国际单位和用户自定义单位。 (PULS XM界面)

系统模拟

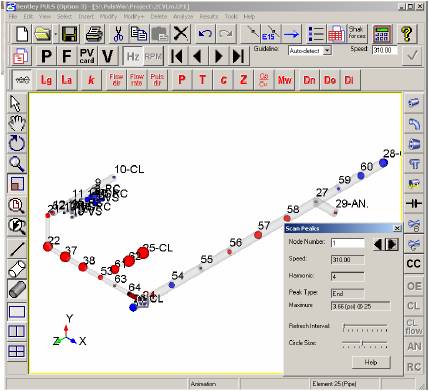

用户可以使用 PULS 定义系统中相互连接的元件的几何尺寸。PULS 软件中包括管线，三通，大小头，法门和孔板等常用元件。软件将元件转移矩阵归纳到由复杂系数和变量组成的线性方程所组成的一个完整的系数矩阵中。其中变量包括每个节点的脉动压力和体积流量的均方根。软件采用高斯消去法对该矩阵进行求解。转移矩阵中所使用的数据通过了 Nova 机构和 Calgary 的大学的严格测试。气体属性基于 Benedict-Webb-Rubin-Starling(BWRS) ，Soave-Redlich-Kwong (SRK) ， Peng-Robinson (PR) 状态方程计算，同时 PULS 也允许用户自定流体属性。

后处理功能

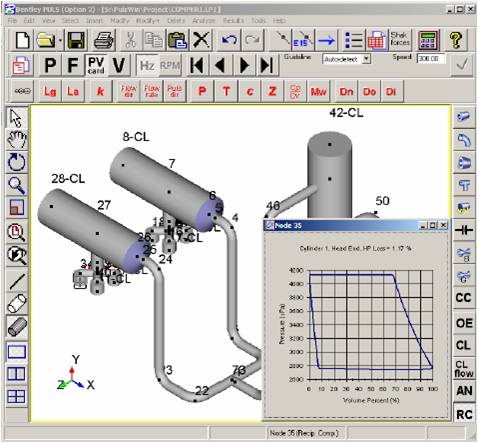

PULS 提供了批量报告输出和交互式图形输出功能，通过图形可以动态地显示响应模态。主要结果包括基于 API618 技术指南的脉动比率，脉动压力的频谱图，体积流量速率，阻抗，振动力和P-V 图。振动力可以自动导入到 Bentley AutoPIPE 软件中来计算管线的动态响应。

操作简单

操作简单，菜单驱动
节约了昂贵的咨询费用
模拟气体和流体系统
快速的转移矩阵求解方案，使求解在不到一分钟内完成

特有属性

属性包括：管道，体积，压降，三通，孔板和阀门等
管线属性包括由于黏性产生的阻尼，热膨胀和摩擦效应
脉动源包括压力，体积流量速率，孔板，球阀和球心阀，往复式压缩机和往复式泵

模拟和分析功能

跟据 API 618 技术指南检查脉动
在设计阶段预测和消除问题
在优化工程中进行假设条件分析
考虑流量变化引起的振动

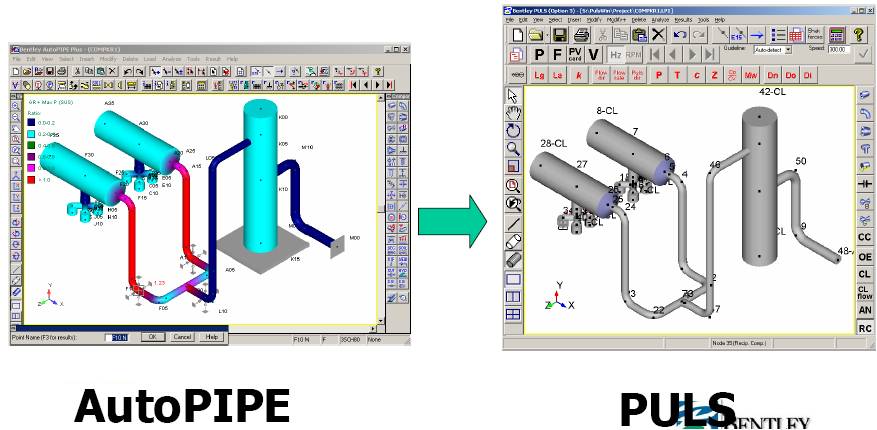

可以导入到 CAD 绘图软件 OpenPLANT ，管线应力分析软件 AutoPIPE 模型(图)
有助于发现振动问题，进行滤波器设计
自动生成天然气混合气的气体属性
