Bentley WinNOZL介绍
Bentley WinNOZL是一套全 Windows 界面的分析软件，主要是计算设备与管嘴连接处、吊耳连接点 (trunnion attachment points)、Lug 连接点的局部应力 (Local Stresses) 等。WinZONL 可以帮助工程师很快地决定压力容器、热交换器或塔槽的壁厚是否可以承受管子加之于管嘴、吊耳、Lug 及 Clip 来的力量。
使用界面

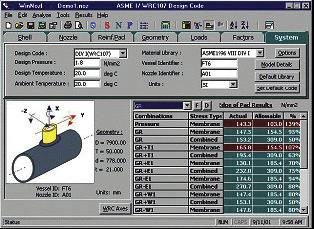

使用界面让使用者在单一个画面输入所有的资料来建立分析模型。输入的数据及设备/管嘴的图形显示在画面上，让使用者一目了然 。此外你可以输入项目及使用者资料以简化档案的管理 。
进阶的建模功能
你可以选择许多不同的设备/管嘴的形状，如圆柱形、球形、锥形(Cone)半椭圆形(semiellipses) 及 Torisphere 的设备，配上中空的管嘴或支撑的 Lug,而管嘴可以是倾斜或偏移于端板任何位置。你可以很方便地加入加强板(reinforcing pad).WinZONL 可以自动进行加强板的设计及荷载衰(attenuation) 设定。此外 WinNOZL 内建完整的材料库 ( 内含了与法规无关的容许应力 ) ，包括了新的 ASME Section VIII Division 1 and 2, Section I and Section III codes
分析功能

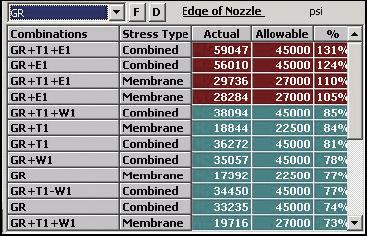

WinNOZL 的分析引擎可以根据许多的荷载组合(Load combinations)计算出所有的应力值。经过排序的应力值及比值(ratio)可以很直观的看出超出应力值(overstress)的状况。对每一种设计法规及容许负荷都可以依自动或自定荷载组合来计算。
后处理报表
输入的资料及分析的结果可以储存成许多的格式，包括RTF, HTML, Adobe PDF等
与管道应力分析的界面
WinNOZL可以自动从AutoPIPE 中导入管道的力(forces)及力距(moments)，而且可以计算管道的强化系数值(SIF)来给AutoPIPE使用。
设计法规及数据库
- 内建国际法规，包括 WRC 107, WRC 297, BS PD5500, API 650 及 KHK 1 & 2 内建完整的材质库，包括 ASME VIII Div I, Div II 和 PD5500, 1998 ASME VIII codecase 2290, 2000 ASME I, III & IV, PD5500/enquiry case 91 ASME materials to the PD5500, JIS, KHK
- 内建标准的单位文件，包括公制、英制、 SI 及混合制
- JIS 及 DIN 管道材质库
设备外形
- Shell型式: 圆柱形、球形、锥形(Cone)、半椭圆形(semi-ellipses)及Torisphere 管嘴 的型式: 中空或实心圆柱，中空或实心方柱。
- Shell的变形、旋转及刚性值是根据PD5500 Annex G 来计算纵向(longitudinal)、 横向(circumferential)及径向(radial)的荷载。擦效应。
荷载计算及设定
- 容许荷载计算
- 与 AutoPIPE 交换荷载及图形资料
- 分析超过 200 种的静态及动态荷载组合
- 自动或手动设定超过 10,000 种的荷载组合
- 荷载衰减 (attenuation) 分析方法应用于加强板的边缘
- 可以输入作用于设备 Shell 的垂直荷载
- 在分析重力及水压测试时加入内拉压力 (Pressure thrust)
- 可以忽略零应力的结果
应力分析
- 在分析重力时加入内拉压力(Pressure thrust)
- 自动转换区域的X, Y, Z轴的荷载到所选择的设计法规
- 可以分析倾斜或偏移于端板的管嘴
- 具备设备/管嘴连接方位的图形画面
- PD5500 变形量及管嘴钢度(Stiffness)计算
- 根据荷载来排序的应力值? 可以同时以批集(batch)方式分析多个模型
- 计算出管道的SIF值以给管道应力分析模型来使用
客制化的报表
- 使用者可以自定报表格式
- 输入的数据及分析的结果可以储存成许多的格式，包括RTF, HTML, Adobe PDF等

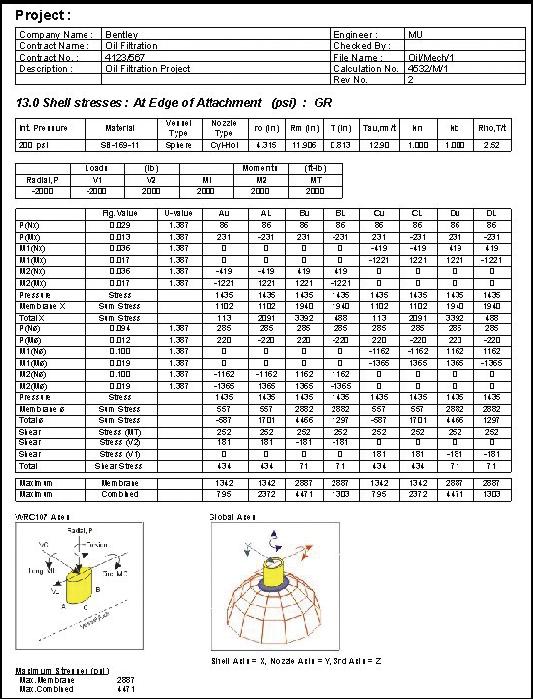

- 提供一页的总结报表，内容包括输入数据、荷载及应力最大值
WinNOZL 模块
- Welding Research Council (WRC) Bulletin 107
- 包括 WRC 368 and ASME VIII, Div. 1 & 2 自动荷载组合及容许应力
- WRC Bulletin 297, including WRC 368 及 ASME VIII, Div. 1 & 2 自动荷载组合及 容许应力
- 英国标准(British Standard) PD5500, Appendix G: 2000 with Enquiry case 91 ASME 材质
- 美国石油研究院设计法规(American Petroleum Institute design
code) API 650 App. P
- 日本 KHK Level 1:1997 及 KHK Level 2: 2000
|
