Aspen Fired Heater

      通过更有效率的设计和操作来提高整个流程的生产能力。中油奥特科技有限公司自2003年起即负责Aspen Fired Heater软件在国内的推广和销售，全面负责Aspen Fired Heater软件在中国的推广、培训和技术支持。

•  功能

•  模拟模型：对于给定炉型及结构尺寸、燃料消耗量、过剩空气系数、被加热介质等，软件能进行以下计算：通过燃烧室和对流室的传热计算及多相流流体计算，可得到被加热流体和烟气的温度分布和压力分布。其中烟气的压力分布是沿燃烧室经对流段至烟囱的非常详细的数据
• 核算模型：对于给定炉型，指定燃烧段热负荷（通过给定被加热流体在燃烧的出口温度），反算出所需的燃料量（输入方式和模拟模式相同，但需指定被加热流体在燃烧段的出口温度）。
• 处理能力：被加热流体可以是： （1）单相流体（气相或液相）（2）多相流体（气液二相或气液 - 液三相）

      被加热介质可分布在加热炉的不同部分。该加热炉可用于模拟计算：各种炼油厂、化工厂圆筒炉和方箱加热炉及热回收系统。

•  技术特点

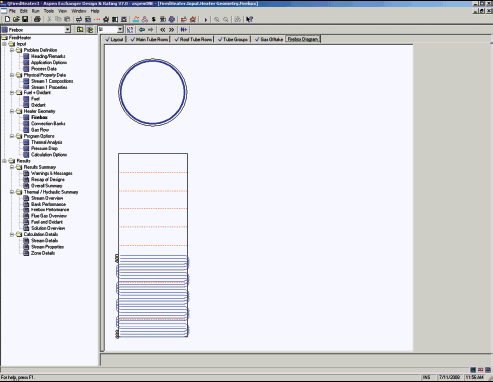

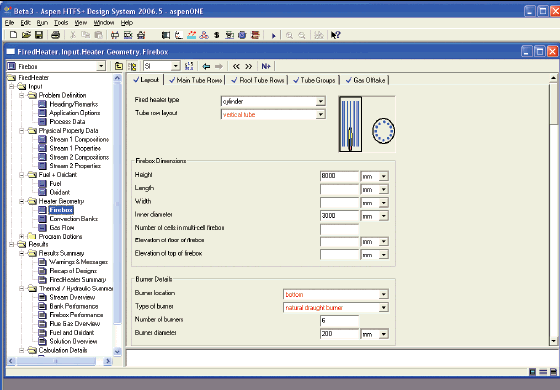

• 在线帮助系统及以图形交互的方式输入燃烧室及对流段的结构尺寸。利用这些功能，可以帮助用户顺利地完成建模工作
• 被加热介质最多可达 10 股流，它们可以任意分布于炉子的各部位。它们相对于烟气可以采取逆流或并流
• 被加热介质可以是单相流或多相流。它们可以采用多路及多管程方式
• 可以采用气体燃料或液体燃
• 圆筒炉或方箱炉。燃烧段可以是单排或双排炉管。炉管可以是垂直或螺旋布置，可置于炉中央或圆周排列
• 方箱炉可以是单体或双体
• 对流段最多可以分为 9 段。管子可以是光管或翅片管。对流管可以考虑来自燃烧室的辐射传热

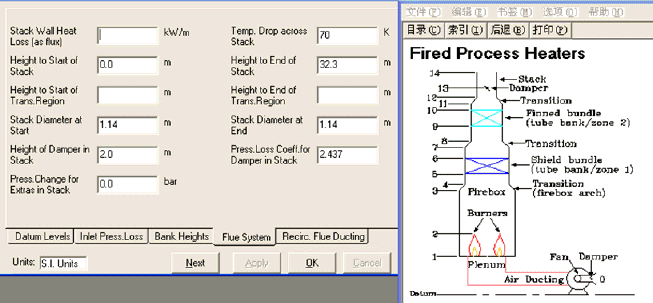

• 烟气排放方式有两种方式，即回收烟气能量（用烟气预热燃料），或不回收烟气能量。烟筒可以是同径或变径。烟筒可带档板
• 燃烧室和对流段可分别单独建模
• 可用各种单位，如：国际单位、公制单位及英制单位
• 支持 .PSF 物性文件格式。用户可通过 .PSF 文件和模拟软件进行数据传递

•  物性数据库

      在模拟过程中，对于被加热介质需要用到以下物性：密度、比热、导热系数、液体的表面张力，对于多相流还需热负荷曲线（温度 - 焓 - 汽化率）。为了取得这些物性， HTFS 提供了一下方法：

• 热力学物性数据包：将 HYSYS 流程模拟软件中的热力学包引入 HTFS 系统。提供 1000 多个纯组分， 6 种状态方程及 2 个活度计算模型
• NEL40 包含 40 个纯组分的物性计算方法
• 可以通过标准的 PSF 物性生成文件，由流程模拟系统提供物性数据

•  模型计算方法

      燃烧室可采用两种计算模型：

• 均匀混合模型（单区域法），将整个燃烧室视为一个完全混合的一个区域
• 区域法，将燃烧室沿轴向分成若干段，每个段被认为是一个小的区域。对于每个区域都计算辐射传热、 对流传热、及各种热平衡。最后得出每个区域的详细数据：
• 烟气和炉壁的温度分布
• 被加热介质及炉管壁的温度分布

      火焰在每个区域的热量分布可由模型自动计算或由用户自己定义

      在对流段，烟气的温度和压力是沿其流动方向逐段炉管计算的。被加热介质的温度、 压力和管壁温度是逐管计算的。对流段也可考虑辐射传热。烟气的压力降计算考虑了由鼓风机进口到烟囱出口的每个部分。

•  模拟结果输出

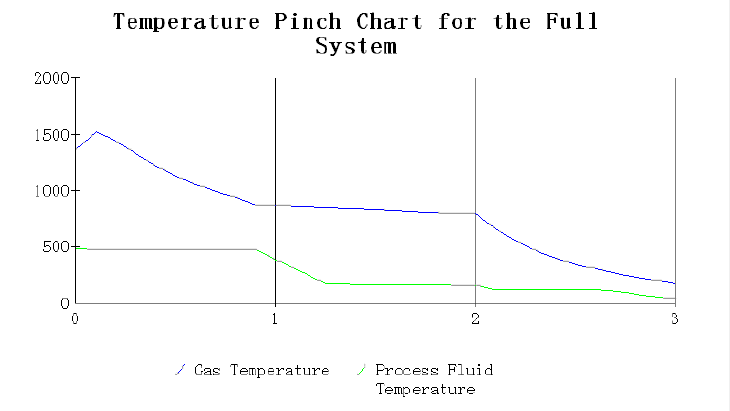

      从简洁的总结报告到非常复杂的逐管分析报告， FIHR 软件的输出方式能使您从各个方面研究加热炉的性能。一些非常重要参数还可以用图形方式表现出来。如：压力分布图和温度挟点图等。通过各种曲线图您可以更进一步了解炉子的性能。 FIHR 可以输出以下报告：

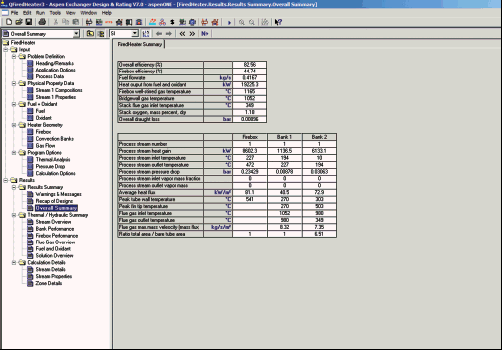

• 简洁汇总报告
• API 数据报告
• 炉子每部分的热平衡报告
• 炉管的热强度报告
• 烟气温度、压力分布报告

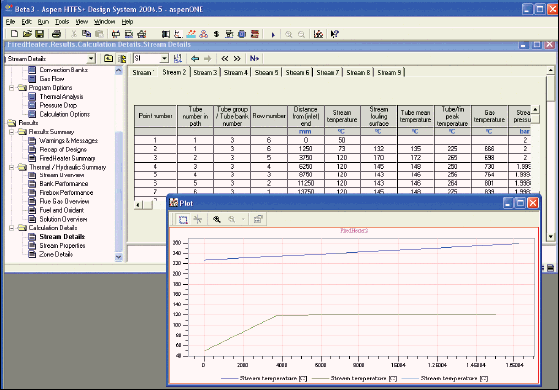

• 被加热介质的温度及炉管表面温度分布报告（逐管分析）
• 计算炉管的最高温度
• 被加热介质的逐管压力分布
