JPKPIPE 海底管线计算分析软件包



    自从1978年JP Kenny公司成立以来,一直施行自主开发,独立经营的策略,为用户毫无保留的提供合理的解决方案。

一、 主要模块功能介绍

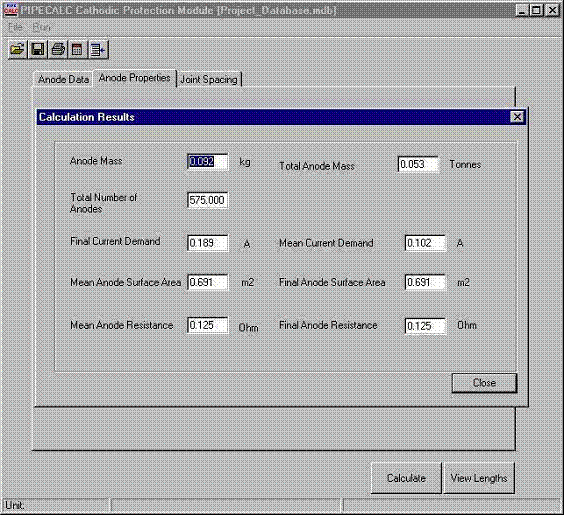

1．Cathodic Protection System Design（阴极保护）

• 使用DnV RP B401模型为某个海底管线系统阴极保护计算所需要的阳极数量，其中包括环形或锥形阳极的选择。
• 根据测定的最终需要阳极数量,对阳极铺设的间距，运行温度和给定管线的长度进行优化设计。

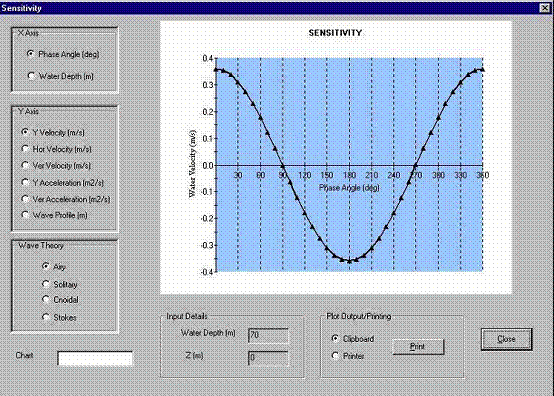

2．Environmental Data（环境数据）

• 计算稳定条件下波动所引起的涡流和加速度，波峰动态压力和液体动力。波动计算基于空气、加热炉，单一   性，Deans流量函数和Cnoidal波动理论。
• 稳定条件是通过插值确定的，一般在某一速度点或用户自定义的剖面图用1/7次幂规则进行插值定义。

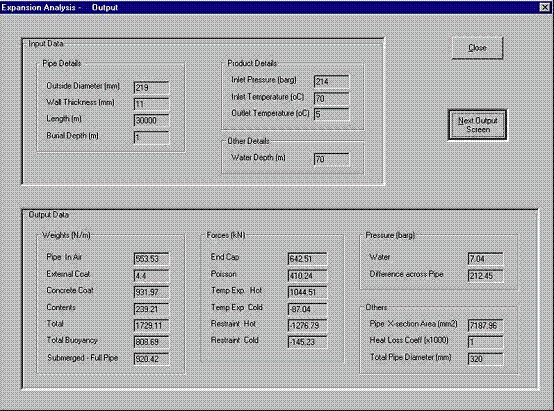

3．Expansion Analysis（膨胀分析）

• 计算膨胀的热效应和压力 ,以及埋藏和露天管线在采用厚管壁方式产生的热效应和压力。

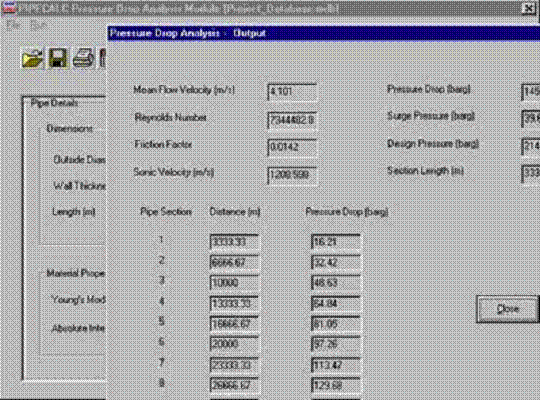

4．Pressure Drop（压降）

• 根据稳定条件下不可压缩流体的达西定律来计算由于内部阻抗变化而形成的压力剖面。摩擦因子是用来计算层流的雷诺数或湍流的 Colebrooke-White规则。如果流体突然停止则使用Joukowski head generation方程式来确定较大的振动压力值。

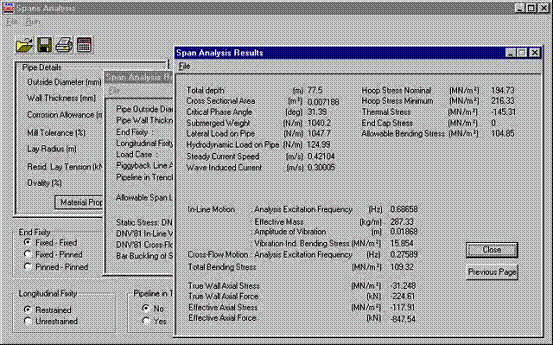

5．Span Analysis （跨度分析）

• 为管线确定其允许的跨度则要根据静态应力、涡流所产生的震动（轴向和径向交叉流动）；另外连接螺栓标准，末端变量的支撑条件，辅助线路和沟渠等信息也要给予明确的说明。同时也要考虑空管线、充满以及水压实验和运行负荷等。静态应力使用 BS8010, DnV81, DnV96, AS2885 or ASME 等标准进行核查。

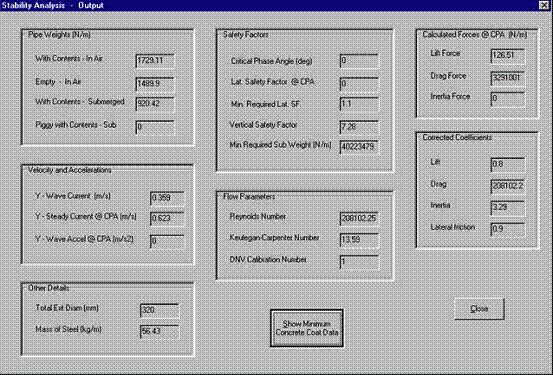

6．On Bottom Stability（底部稳定性）

• 在稳定和装填过程中的水力作用产生的波动条件下计算侧面和垂直面的不稳定安全系数的方法通常使用包括光波速度的 BS8010或者DnV简单模型。辅助管线、沟渠和埋深部分等都要明确说明。模型通常确定的是所需要的较小混凝土面积。

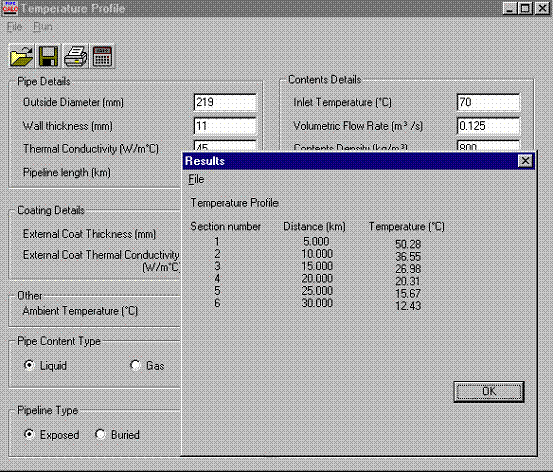

7．Temperature Profile（温度曲线）

• 为埋藏和露天管线计算温度剖面图。腐蚀、混凝土面和内外导热系数的影响都需要详细说明。模型计算的是静态条件下的热传递，主要包括通过管壁的热量传递和绝热保护层上的热量传递以及向管线外部环境的热量传递几个部分。同时地下管线向土壤传递的热量也要考虑进来。

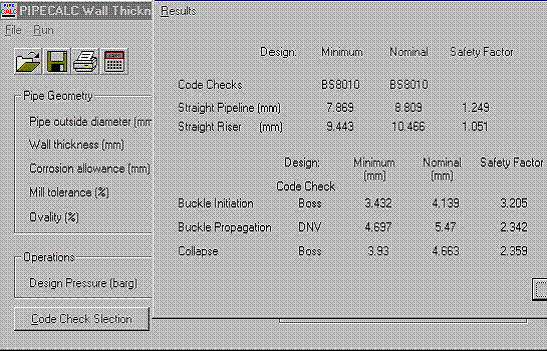

8．Wall Thickness（壁厚）

• 计算结构中所需要的最小壁厚主要是根据加在管线上的内外压力的大小来确定。壁厚是通过 DnV81, AS2885, BS8010 and ASME等标准来校对的。初始的弯曲压力，传输压力和破裂压力计算要用相同的标准来计算即DnV81 AS2885和BS8010。

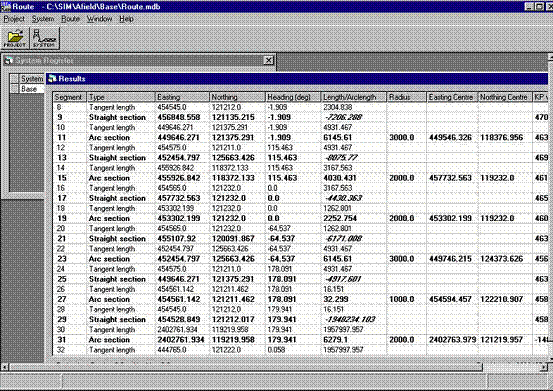

9．Route Calculations（路程计算）

• 为一个管线网络工程提供基本的和备选路线。根据一系列的交叉点、半径即可定义流程的路线。计算结果曲线模型包括纵坐标的切点和段长（直的和弯曲的），标题，弧度坐标和 KPs。

二、 JP Kenny 的客户群

客户	地区	项目名称	应用领域
BP	North Sea ( UK Sector)	Magnus EOR	海底管线
Shell	North Sea ( UK Sector)	Goldeneye	海底管线
Shell	Offshore Nigeria	Bonga	深海管线
Phillips	North Sea ( UK Sector)	Jade	深海管线
AMEC	中国	Veba Oil Field Development	研究
某公司（涉密）	中国	西气东输管线	陆地管线
ExxonMobil	Australia	Marshall / Madison / Mica	深海管线

更多的项目信息请查阅公司网站： http://www.jpkenny.com
