换热器管网的设计和优化软件 HX-Net

        HX-Net 软件主要应用于换热器管网的设计和优化项目中，并以完整、交互式的环境中提供重要的工程建议。由于HX-Net具有强大的综合性的工艺模拟器和其简单易用的能量分析功能，使得工艺工程师能够迅速的在现有的工艺流程中找到提高能量效率的潜在点。

（一）软件功能：

• 数据提取向导技术 － 可以自动从流程模拟器中提取温度，热函，流量等相关数据。
• 目标技术 － 可以为给定的工艺流程找到优化的能量效率操作。
• 自动改进技术 － 可以自动的找出实现优化能量效率操作的较好的方法-使设备能够得到控制。

（二）HX-Net大大简化了先前需要手工操作的步骤

1. 加工数据可以从HYSYS模拟模型提取。
2. 热交换器网络改造工程自动识别。
3. 全面和有意义的结果显示，包括选项的比较。

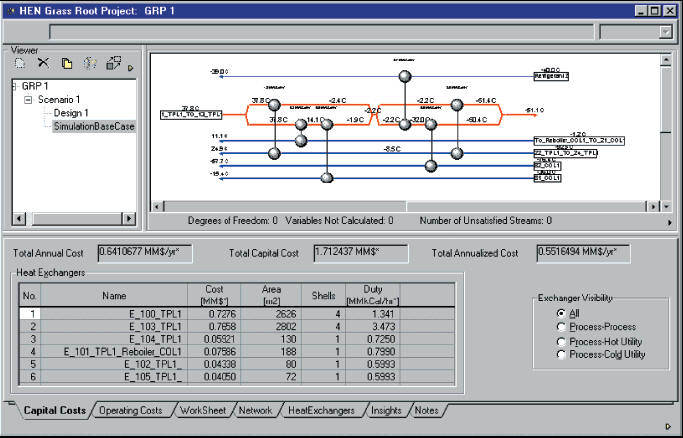

（三） 浏览结果

        结果以一种易懂、便于操作的方式显示：

• 方案：包含了加工和有用的物流数据、范围目标、符合曲线和假设条件。也提供了方案中所有设计的比较。
• 设计：每个设计表示一个不同HEN配置，这些配置基于Scenario加工和有用的物流数据。网络和热交换器数都制成了列表并且网络数据网格是热交换器网络的交互式表示。设计方案的更改可以在HYSYS中更新并且检验其可操作性和可控制性。

        HX-Net 软件的直观、交互式的特点和产品的辅助功能意在提高收益率。HX-Net可以使你应对不断增加的生产力的挑战，设计出低能耗，和严谨的环境保护的工程方案。

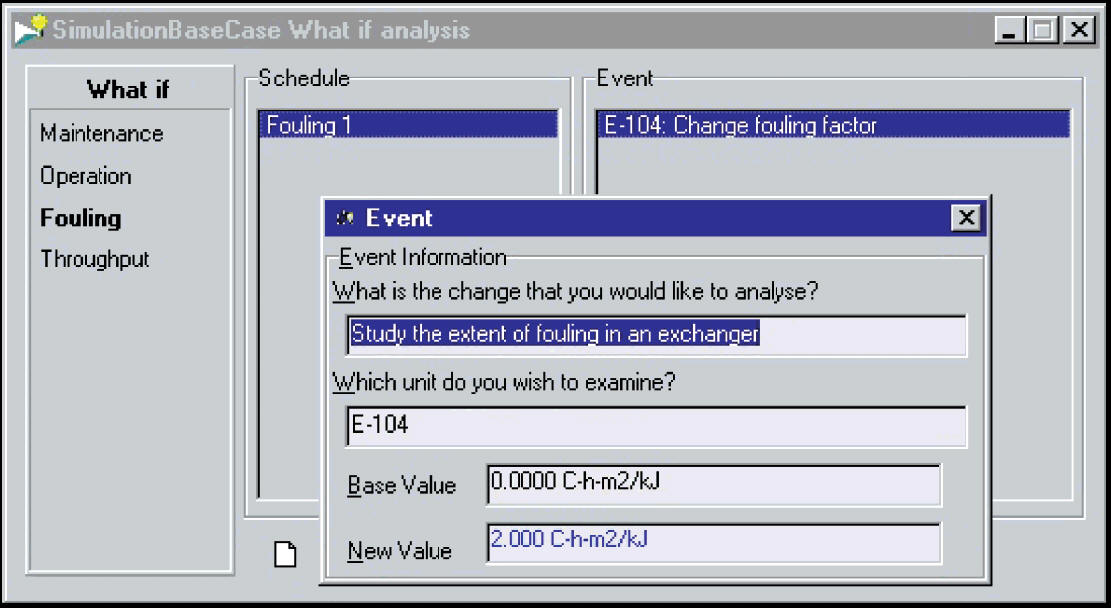

（四） HX-Net操作

        HX-Net操作―――可以快速使用户进行参数更改操作和观察加热器/制冷器荷载，原油和目标产品的温度等参数。可能的更改包括：

1. 流量和指定的热交换
2. 分流和旁路流的更改
3. 热交换器的更改或者壳程数量的更改
4. 从中删除换热器
5. 换热器的污垢系数的更改，包括化学附加物的作用。
