Bentley AutoPIPE——管道应力分析软件

Bentley AutoPIPE介绍

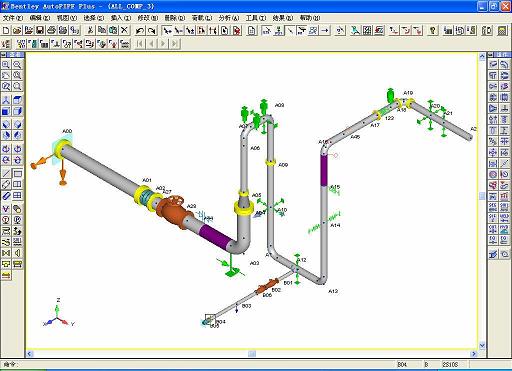

Bentley AutoPIPE 是一套全 Windows 界面的管道分析软件，主要用于计算当一管道系统受到静态(Static)及动态(Dynamic)荷载时，系统所承受的法规应力(Code Stresses)、荷载力及变形量(Deflections)。中油奥特科技有限公司自2004年起即负责 AutoPIPE 软件在国内的推广和销售，全面负责 AutoPIPE 软件在中国的推广、培训和技术支持。AutoPIPE 可以分析各种复杂管道系统：如地下管道(Buried Pipeline)，波浪荷载(Wave Loading)，水(或蒸气)槌效应(Water Hammer), FRP/GRP 管道，管道与钢结构交互作用等。（图形可点击放大）

直觉式的使用者界面

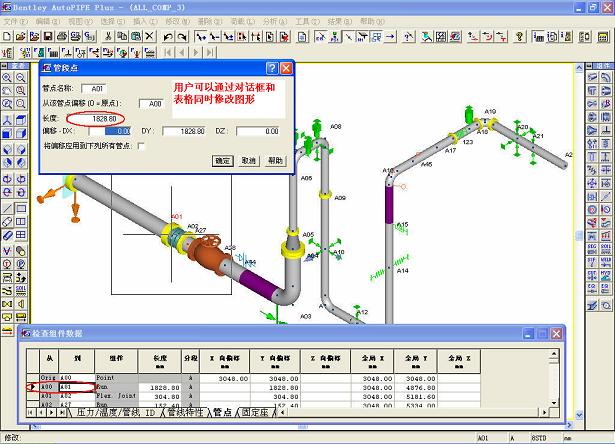

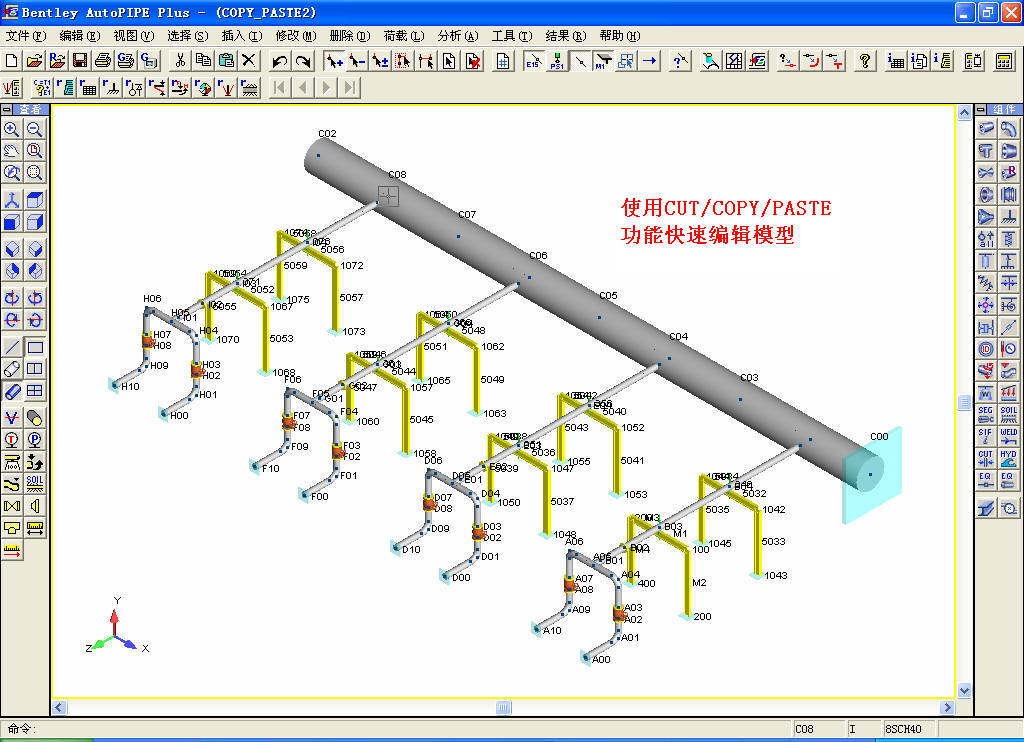

直觉式的使用者界面在管道系统的建立及修改时可以节省许多时间。当点取一个图形物件时，您可以随时插入、修改或删除一个管件、管支架或一个荷载。任何一个修改动作后屏幕上的图形会立刻更新。利用 AutoPIPE 的多图形选取方式，您可以同时插入、删除及修改多个管件、管支架、管件属性、温度及压力。您也可以选取一个范围内的管道并用Copy/Paste方式来执行拷贝工作。除了标准的图形输入界面外，AutoPIPE 也提供表单式的输入，且两种输入方式可以同时作用，及时更新。在表单里，各种物件及荷载可分别归类于不同的表格并可以依大小(如管径或长度)来排序，如此您可以快速检验输入的数据是否正确。此外 AutoPIPE 具备 99次 Read/Undo功能，可以实时恢复先前的操作。

高阶分析能力

AutoPIPE 提供高阶分析功能，包括地下管道、海上 FPSO 平台、立管分析、海底管道分析以及动态荷载、非线性约束力(nonlinear restraint)等。此外AutoPIPE 也具备局部应力计算 (Local Stresses)、时间变化动态分析 (Time history)、流体瞬态变化、减压阀计算、支吊架缝隙及摩擦力计算、夹套管计算(Jacketed Pipe)等功能，并提供多达25种管道规范。

图形化的分析结果

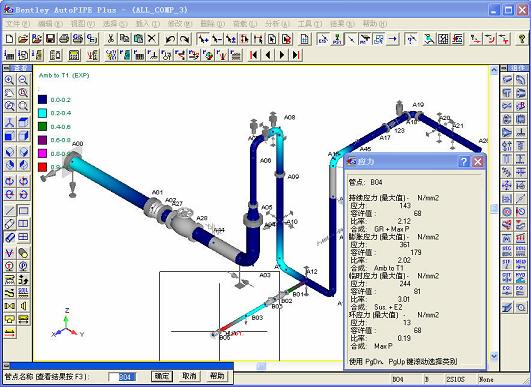

经过分析后，您可以点取图形上的任一物件来读取它的应力、变形量、力(Forces)及力距(Moments)。此外 AutoPIPE 会以颜色来表示管道的应力分布，让您很快知道应力集中趋势，以节约读取大量报表的时间。AutoPIPE 支持超过 500 种的荷载组合，您可以利用对话框方式来过滤、排序及打印出最大值并以表单格方式(Grid)显示于屏幕上。（图形可点击放大）

与其它 CAD 系统的接口

AutoPIPE 可以读取 Bentley OpenPLANT, PlantSpace, Intergraph PDS 及 Aveva PDMS的模型数据。如此可以节省模型建立的时间并确保分析模型与 CAD 模型的资料一致性。AutoPIPE 与 OpenPLANT 具有双向界面，经由AutoPIPE 分析后，模型的修改也可以更新至 OpenPLANT 的 CAD 模型。

品质认证

AutoPIPE具有严格的品质认证程序，AutoPIPE已经通过许多国际独立组织稽核，如10CFR50 App. B, ASME NQA-1, 及 ANSI N45.2标准，AutoPIPE是通过并被允许使用于核电安全分析的软件。
Bentley AutoPIPE软件包括静态和动态条件下管道应力计算，管道支吊架设计，设备管嘴荷载分析等功能。
AutoPIPE专为工业管道系统设计所开发，应用标准的Windows技术，包括面向对象的可视化图形界面和CAD接口界面来快速方便的建立管道及其附属的钢结构模型。

管道法规

ASME B31.1, B31.3, B31.4, B31.8
ASME Sec. 3, Class II & III
European Standard Metallic Industrial Piping EN13480
B31.4 Offshore, B31.8 Offshore & CSA_Z662 Offshore
加拿大 CAN/CSA–Z662
英国标准 BS 806, BS 7159 (GRP piping code)
法国 RCC-M and SNCT、瑞典管道法规 (SPC) Method 2
挪威 Det Norske Veritas (DNV) and TBK 5-6、荷兰 Stoomwezen D1101
日本 KHK, MITI class 3 and General Fire Protection code

动态分析

时程动态分析并结合了减压阀，流体瞬态变化的水槌效应
模型振型及自振频率(Natural Frequencies)
Harmonic 荷载分析（可直接导入管网脉动分析软件PULS中振动力）
Response Spectrum 及 Shock Spectra
NRC Spectra and code case N411
NUREG. CR-1677 Benchmark

分析功能

计算多个风力(Wind)、地震(earchquake)、热膨胀(thermal)及动态荷载
依照ASCE及UBC规范，自动生成风压系数(Wind Profile）
水压测试(Hydrotest)可以自动把弹簧转换为刚性约束力，并提供保温开关选择
水槌分析
自动弹簧选择(根据17家弹簧厂家,包括西北电力和华东电力弹簧库数据)
精确的非线性支吊架间隙(support gap)及摩擦力(frication)分析
非线性管道/土壤作用力(地下管道)
海底管道应力分析
夹套管(Jacketed Pipe)分析
根据 ANSI B116.5 的法兰荷载分析
根据 API 650 App. P, ASME class 1, WRC 297 and Biljaard methods 来计算管嘴挠性

分析结果

时程动态分析并结合了减压阀，流体瞬态变化的水槌效应
点取图形上的任一物件来读取它的应力、变形、力及力距
全新的表单格可以以对话框方式过滤、排序分析的结果
可以采用自动或手动方式设定荷载组合(Load combinations)
无需建立管道中间节点也可以计算出最大应力值
针对API610, NEMA，API617及使用者自定的转动设备的评估
最小/最大荷载报表
可以输出管嘴的荷载力至WinNOZL以计算局部薄壳应力(Local shell stresses)
可以根据使用者定义的过滤条件，依颜色显示分析结果
可以依据应力值、变形量及荷载力等条件来设定所需输出的报表（图形可点击放大）
