Aspen Air Cooled Exchanger

      项目工具，确保过程生命周期中成本的优化

      Aspen Air Cooled Exchanger 用于空冷器的详细模拟和优化设计、模拟、核算软件。Aspen Air Cooled Exchanger可帮助用户降低设备投资成本、降低能耗并提高工程效率。中油奥特科技有限公司自2003年起即负责Aspen Air Cooled Exchanger软件在国内的推广和销售，全面负责Aspen Air Cooled Exchanger软件在中国的推广、培训和技术支持。

The Challenge

       工业生产中，换热设备的装置成本费用运行费用是非常高的。设计和核算换热效率是一个复杂的难题。在设计过程的每个方面都会存在不同需求下的多种工况，所以最好能用一个标准工具来使得整个工程综合起来较小。人工转换信息可能导致重大错误、工程延迟或者和工程不一致的现象。这就需要一整套的解决方案提供一个仿真优化设计来解决所有需求下的多种工况，来提高资本和运行效率。

The AspenTech Solution

       Aspen Air Cooled Exchanger能够为用户提供优化的空冷器解决方案。使用 Aspen Air Cooled Exchanger 软件，用户可以对空冷器进行设计、核算和模拟。 ASPENTECH 通过技术手段将工艺流程模拟软件和综合工具进行整合，可以降低由于人工输入导致的数据在软件间的传输错误，最大限度保证数据的一致性。可大大提高计算结果的可信度，是减少误操作的一个有效途径。

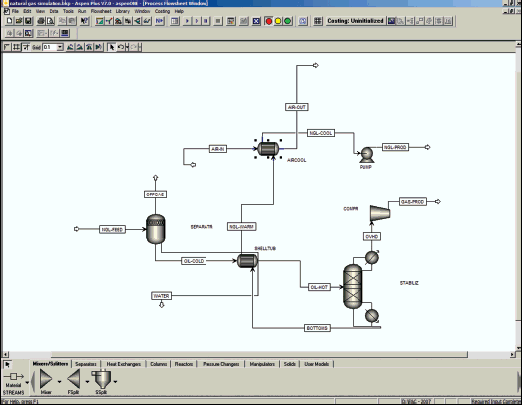

       在整个工艺流程模拟过程中，Aspen Air Cooled Exchanger与 Aspen Plus 和 Aspen HYSYS 等软件高效整合，并实时计算，确保工程师能够模拟换热器的操作。 模拟多工况、瓶颈检查、优化工程进度，确保当出现可能的操作问题时，有足够的换热面积来解决。



       与Aspen Plus和Aspen HYSYS 的整合消除了人工的数据交换过程中可能会出现的数据错误而造成工程的延期。

主要特点：

• 模式
• – 设计模式 – 根据投资和操作成本进行优化设计
  – 核算模式：判断一台给定换热器的面积是否满足特定热负荷的要求
  – 模拟模式：多种模拟选项，用于预测出口 / 入口温度、质量流量或结垢热阻
• 对于给定风机的性能曲线确定冷热侧空气流量和热负 荷操作点
• 管型：光管、高翅片、低翅片、锯齿形翅片、钉头管 , 管板翅片 ( 每个管束内最多有四种不同类型的管型 )
• 高翅片类型 : Integral, G 型 , L 型 , extruded, 套管式 , shoulder grooved （肩槽式）
• 封头类型： box （箱式） , cover plate 盖板式 , D 型管箱 , Manifold （多管式（空调）） , U 型管
• 程数：不管布管简单复杂，最多可达 50 程数
• 管束尺寸– 管排可为 2 排至 100 排。每跨可设多个管束，每个空冷单元可设多个（(bay )框架，每个框架( bay )可设多个管束
• 引风形式 – forced, induced, no fans （送风、引风、不设风机）
• 允许包含辐射换热
• 可交互式修改管束排列图
• 污垢计算 — 可以作为标准热阻进行设置或也可以通过这只管侧的流速、温度、质量、相态或者长度等进行设置 X- 侧则可以通过管排进行设置。
• 具有普通管侧和壳侧强化方法
• 自动处理互不相容液体的冷凝过程
• 单位制 SI, metric, US ，用户可以自定义的单位
• 设备总重和成本预估，其中包括固定设备成本和运行成本

Wide Range of Applications

        换热设备概念设计是工艺工程师的一项关键任务。换热设备的设计要随着项目的深入而逐渐细化。传热工程师要优化新换热器尺寸，评估已有的换热设备，以确保现存的换热器有足够的面积，还要为既定的工艺过程选择合适的换热器。换热器制造商要保证换热器的传热性能，并为一系列既定的工艺条件提供经济的换热设备。

       Aspen Air Cooled Exchanger 可以满足上述各种应用的需要。它对工程承包商（设计院）和设备制造商均适用，从概念设计到工厂实际运行操作过程的故障排除，都可以共用同一个 Aspen Air Cooled Exchanger 模型。 Aspen Air Cooled Exchanger 可以模拟计算各种换热设备，比如：多组分（成分）冷凝，热回收锅炉设计，干燥设备设计。

       包含三种主要物性数据库 : Aspen Properties 、Aspen COMThermo 以及 Aspen B-JAC物性数据库。总计包括超过 15, 000 种组分以及 30 多种行业标准的 VLE/VLL 方法和混合规则。

        Aspen Air Cooled Exchanger 可设计的类型有：空气冷却系统，用于余热回收、空调设备、中冷器、 A 型和 V 型结构的 叉流式热交换器。

Output

        Aspen Air Cooled Exchanger允许用户自定义开发空冷器详细的几何尺寸和性能。另外， Aspen Air Cooled Exchanger 支持和 Microsoft Excel 软件的接口。

Thermal output includes:

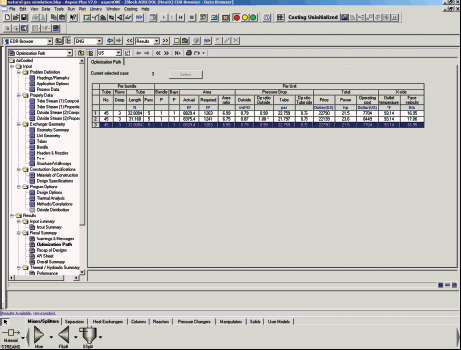

• 多种优化方案，选择优化经济设计方案
• 强大的警告和错误报告，提醒可能出现的操作问题

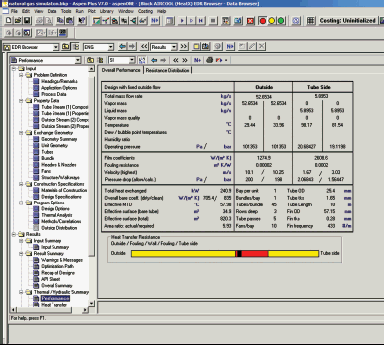

• 热工 -- 水力学特性综合报告
• 管侧、 X- 侧和管嘴压降的详细报告
• 详细的增量计算报表
• X-side 安装和风扇噪音数据
• 完整的 API 数据表

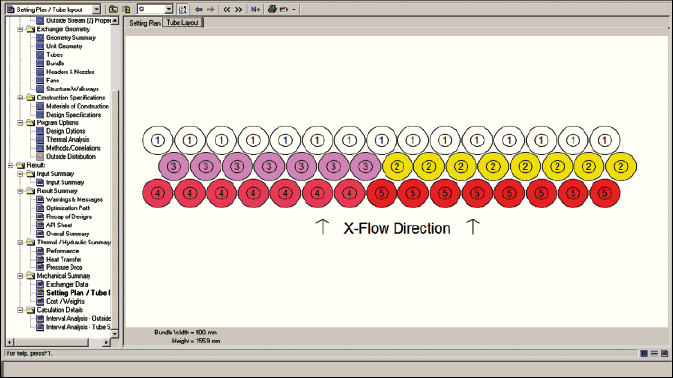

• 交互式管板布局

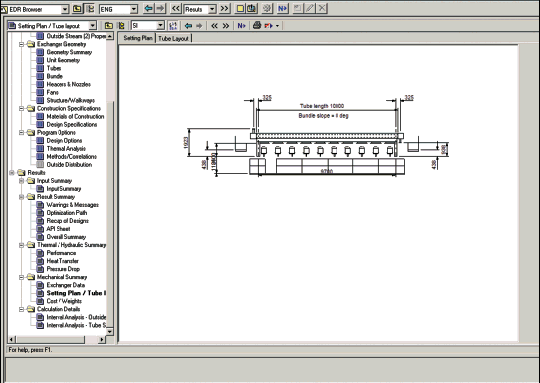

• API 类型单位装配平面图
• 完整的输出报告
• 图形化的结果报告
