Aspen Shell & Tube Exchanger

通过对换热器的优化设计，提高换热器的投资回报率和生产运行效率

Aspen Shell & Tube Exchanger 用于管壳式换热器的详细模拟和优化设计，是传热动力学模拟、设计软件。中油奥特科技有限公司自2003年起即负责 Aspen Shell & Tube Exchanger 软件在国内的推广和销售，全面负责 Aspen Shell & Tube Exchanger 软件在中国的推广、培训和技术支持。

The Challenge

换热设备的设计和核算换热器效率是一个复杂的难题。在设计过程的每个方面都会存在不同需求下的多种工况，所以最好能用一个工具来使得整个工程综合计算量起来较小。人工转换信息可能会导致错误、工程延迟或者和工程不一致的现象。这就需要一个完整的解决方案提供一个仿真优化设计来解决不同需求下的多种工况，来提高计算效率。

Aspen Shell & Tube Exchanger: 主要特点

拥有所有的 TEMA 标准壳体和封头类型
支持双管和多管束换热器
支持与 Koch Heat Transfer 螺旋式换热器模拟接口
交互式自定义管束布置图
可模拟光管、低翅片管或径向翅片管
具有普通管侧和壳侧强化方法
折流板形式：单弓形折流板换热器、双弓形折流板换热器、弓形区不排管折流板换热器、折流杆换热器、无遮罩换热器
可正确处理液液两相流体
基于 ASME 机械设计标准，使得尺寸、成本费用和重量更精确
单位制：SI、metric、US 和用户自定义的单位制
预算成本费用，可自定义添加属于自己的人工时和材料费用
有 EN、JIS、ASME和AFNOR材料数据库

The AspenTech Solution

Aspen Shell & Tube Exchanger 能够为用户提供较优化的管壳式换热器解决方案。使用 Aspen Shell & Tube Exchanger 软件，用户可以对管壳式换热器进行设计、核算和模拟。 ASPENTECH 通过技术手段将工艺流程模拟软件和换热器模拟计算软件进行整合，大大降低由于人工输入导致的数据在软件间的传输错误，保证数据的一致性，可以减少误操作。

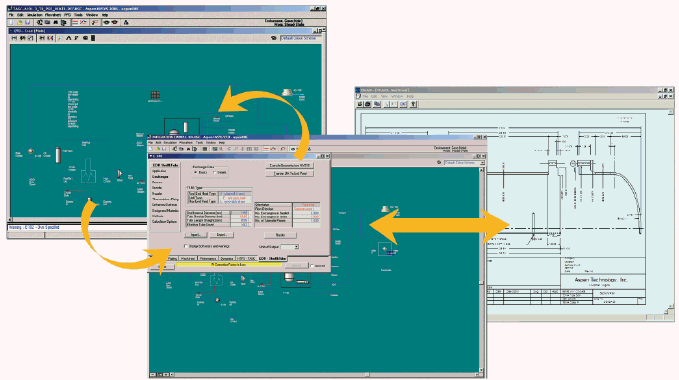

在整个过程中，与 Aspen Plus 和Aspen HYSYS 高效整合计算，确保工程师能够严格模拟换热器的结构。与 Aspen Shell & Tube Mechanical 机械分析软件有双向接口，这样就确保了工程师在满足热和机械设计约束条件下有效的找到相对优化的设计。详细设计确保当出现可能的操作问题，诸如涉及流速、管子震动、压降和温度问题时，换热器有足够的换热面积。

支持三大流体物性包，在过程模拟和 Aspen Shell & Tube Exchanger 软件之间可以自动转换流体属性信息。

Wide Range of Applications

Shell & Tube Exchanger软件包含三种主要物性数据库: 化工行业标准Aspen Properties、油气加工领域的物性数据库Aspen COMThermo以及 Aspen B-JAC标准物性数据库。总计包括超过 15,000种组分以及30多种行业标准的VLE方法和混合规则。 Aspen Shell & Tube Exchanger 支持所有壳体和管子类型的设计，包括双管换热器，多管束双壳式换热器

Product integration allows you to optimize and evaluate the performance of your heat exchangers within a plant as well as validate your thermal and mechanical equipment designs.

Output

Aspen Shell & Tube Exchanger 可以使用 Windows 环境下的强大工具，允许用户自定义开发换热器详细的几何尺寸和性能。另外， Aspen Shell & Tube Exchanger 支持和 Microsoft Excel 软件的拖拽接口，就像和其他软件有接口一样可进行信息传递。

Thermal output includes:

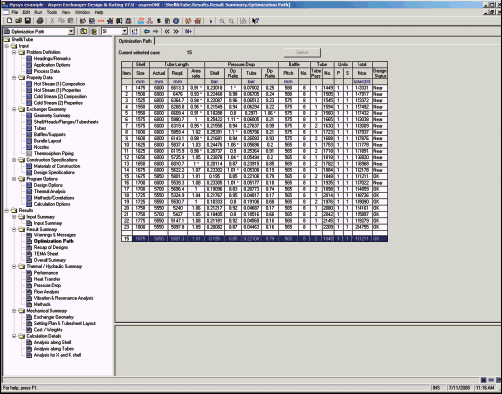

多种方案的选择
警告和错误报告，提醒可能出现的操作问题
完整的 TEMA 数据表

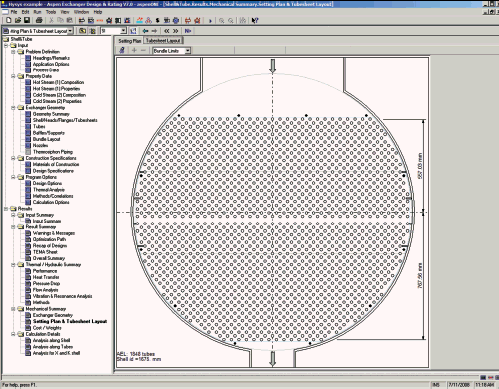

管束排列优化图
综合输出报告
震动分析报告（ Aspen Exchanger Design and Rating proprietary & TEMA methods ）
图形化的结果报告
热虹吸式换热器的稳定性检查和流型评估

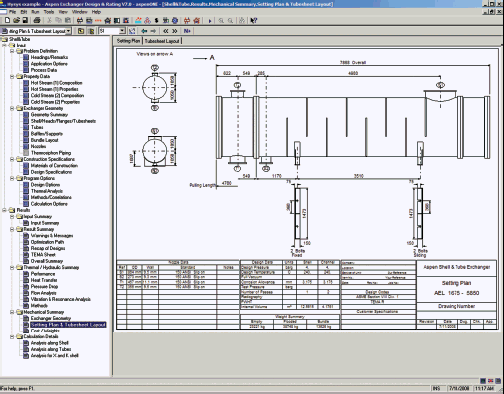

交互式管板布置
