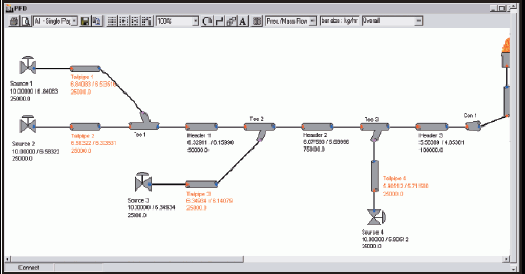

FLARENET 具备了直观的工艺流程图的操作环境，可以清晰、精确的呈现整个火炬网络。一个典型的火炬或放空系统会由几百个相互连接的部分组成，其中包括：泄压阀、控制阀、管道、连接器（包括扩颈、缩颈、三通等）、分离器和火炬头。FLARENET 确保模型尽可能的简单有效。

（一）软件的主要特性：

• 使用了图形用户界面
• 前后关联的帮助系统
• 兼容OLE
• 具备Excel Access 等接口输出

• 物流数据可由HYSYS 直接输入

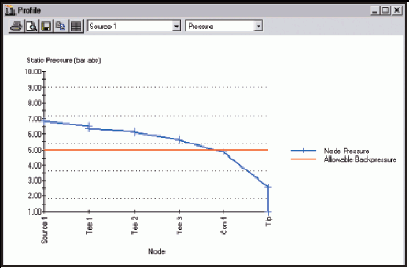

• 增强了工艺流程图的过程参数（例如 压力、流量、马赫数、噪音等）
• 设计了出错报告，可以总结超出设计限制的情况
• 是AspenTech 系列软件的一部分

（二）程序的功能

• 模拟火炬或放空系统
• 模拟集输、分散或复杂的回路系统
• 模拟单相或多相的系统
• 计算、设计和排除障碍模式
• 利用泄压源进行多种工况分析
• 多种工况管理，在单一的管网中允许多源的管理
• 详细的过程操作数据包括源容器、压降、接受器等

（三）运用的工业

• 石油和天然气
• 精炼工业
• 石油化工
• 顾问咨询

（四）计算选项

• 设计的约束条件包括：允许的背压、马赫数、相位速度、噪音
• 依照API RP 521在计算中可以选择排汽尾管的额定流量和压降
• 管线的热传递计算：在不绝缘的情况下计算管子表面与环境的热传递
• 用泄压阀和控制阀分离源容器。可以选择设计参数，例如：允许的背压、泄压、额定流量
• 包括详细的三通和弯头尺寸的模型数据
• 管孔的计算
• 垂直和水平的分离压降计算
• 火炬头的自定义压降曲线

（五）热力学方法和压降方法

• 可使用HYSYS 中的热力学方法
• 另外可选的VLE 方法

Compressible Flow
Soave Redlich Kwong
Peng Robinson
Vapor Pressure Method

• 增加了三相的闪蒸方法

    使用HYSYS的组分数据库：其中包含了汽-液两相系统（14000多种数据）、混合相及三相系统（2500多种数据）、液-液相系统（8000多种数据）、 Isothermal Gas、 Dukler、 Adiabatic Gas、Lockheart Martinelli、 Beggs & Brill、 Beggs & Brill Homogeneous

• 严格的多相计算

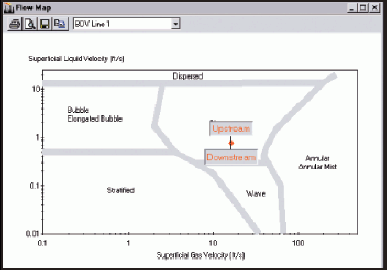

• 两相的物流图反映了操作点
• 物流的断塞或结晶报警
• 广泛的管线装置数据库

（六）软件的优点

• 工程师可以用FLARENET有效的模拟系统过程设备的保护，处理过程中的受压物流
• 直观的图形朝向设计使建模在较短的设计时间内完成
• 确认系统设备的工程规格
• 确认流体的构造和管子的尺寸
• 管理所有的泄压

• 整个系统的性能核算
• 按照API标准评估新的火炬系统
• 按照API工业标准进行协调调整
• 可减少工程师设计时间

（七）FLARENET与HYSYS计算结果的比较

    FLARENET可以与HYSYS进行数据共享，我们把使用FLARENET计算的结果与HYSYS结果比较一下。

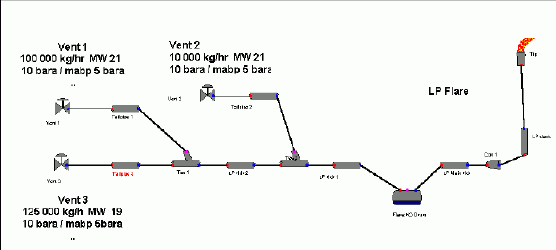

FLARENET流程图：

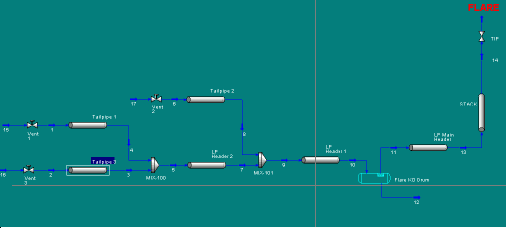

HYSYS流程图：

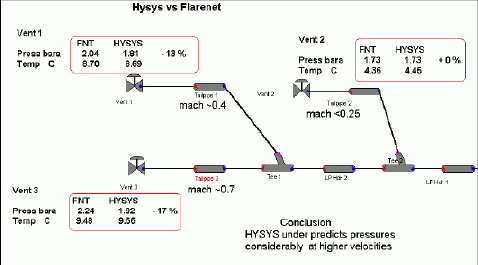

FLARENET与HYSYS的结果比较：
