SACS 海上结构设计分析软件

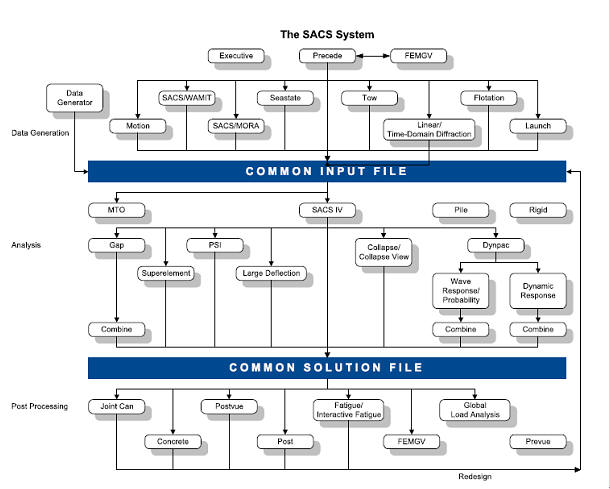

    Engineering Dynamics, Inc 公司开发的 SACS 软件系统，是针对海上固定式结构整体，浮式系统上部结构等进行设计分析的软件系统。EDI 公司现已被美国 Bentley 软件公司收购。中油奥特科技有限公司自2005年起即负责 SACS 软件在国内的推广和销售，全面负责 SACS 软件在中国的推广、培训和技术支持。SACS 软件包含有多个程序模块，这些程序模块之间采用文件接口方式连接以方便客户使用。该系统程序模块都包含有英制及公制单位缺省工程参数以简化用户输入。下面的程序流程图用于解释各程序模块之间的连接关系。结构数据，如几何形状，构件尺寸，材料特性以及环境条件等都通过交互方式输入并以文件方式存储。随后求解程序对这些数据进行分析计算，得出求解文件，该文件中包含节点的位移以及单元内力。后处理程序使用求解文件中的数据，采用相应的规范对结构作规范校核。不符合规范要求的部分程序可自动进行重设计。结构分析及规范校核结果也可以用图形方式输出，其结果可用于生成工程图纸及结构料表。

软件包组成

    SACS 软件系统支持 Windows 10 操作系统。软件系统由多个程序模块组成。

Offshore Structure Enterprise：专业海洋静力分析软件包

   该软件包可以满足典型的固定式海洋平台、码头、承台以及浮式系统上部结构的静力分析要求。该软件包中包含三维图形交互式建模，有限元求解器以及图形交互后处理程序。在这个软件包中还包含有 SEASTATE, JOINT CAN, PILE, COMBINE, GAP, TOW 以及 LDF 大变形等模块。该软件包具有自动生成模型梁、板、壳等有限元单元，进行钢结构规范校核和重设计，生成环境荷载，进行管节点规范校核，单桩分析，生成惯性荷载，定义非线性接触单元，荷载组合，进行线性大变形分析以及输出计算报告和图形等功能。

Pile Soil Interaction：桩土分析附加包

  用户可使用桩土分析附加包对固定式海洋桩基平台进行土壤 / 桩 / 结构的非线性相互作用分析。

Collapse：非线性倒塌分析包

  该软件包可用于材料非线性弾塑分析。弹塑分析可用于撞船、爆炸、落物及一般的结构倒塌分析。

FATIGUE：基本动力疲劳分析软件包

   基本动力疲劳软件包可以对结构进行一般动力疲劳分析。









FATIGUE Advanced — Dynamic Response：高级动力疲劳分析软件包

  该软件包可用于地震响应谱分析和时程分析、一般强迫振动分析以及冰激振动等动力响应分析。

FATIGUE Advanced — Wave Response：高级动力疲劳分析软件包

  该软件包可进行波浪确定性响应分析、随机时程响应分析、谱分析等动力疲劳分析。

FATIGUE Enterprise：专业动力疲劳分析软件包

  该软件包包含对于海上结构进行动力疲劳计算的功能。

MARINE：海上安装分析附加包

  该软件包包括导管架下水和扶正分析功能。

MARINE Advanced：海上安装及拖航分析附加包

  海上安装及拖航分析附加包可以进行船体拖航稳性分析、运动响应分析，并可以进行导管架下水分析和扶正分析。
