AutoPIPE Vessel：强大的压力容器集成设计软件

Bentley Systems公司的AutoPIPE Vessel软件提供全自动化的工作流,内置针对压力容器、换热器、储罐和空冷器的设计规范及荷载要求。能够提高生产效率、设计安全性、制造经济性以及团队项目协作。它能够在数分钟内完成压力容器设计优化，创建有完整细节的2D和3D设计图纸，并生成详细成本估算。中油奥特科技有限公司自2004年起即负责AutoPIPE系列软件产品在国内的推广和销售，全面负责AutoPIPE系列软件产品在中国的推广、培训和技术支持。



压力容器，换热器，储罐，空冷器，锅炉，烟囱...



优化设计团队的生产率

AutoPIPE Vessel通过支持大量设计规范和标准，可向用户提供有效、经济且准确的设计方案，以确保容器在所有载荷条件下能够安全工作。通过同时内置新旧设计规范，以及材料库，AutoPIPE Vessel也能够灵活地对现有容器进行重估值和改造。因此，用户使用AutoPIPE Vessel既可以针对新项目进行设计，也可以针对现有项目进行重设计。该软件通过去除猜算过程，大幅减少了用户进行新设计和重设计的工作量；通过提供易用的程序操作界面，缩短了用户进行培训所需要的时间。

经优化且灵活的容器设计和制造

使用AutoPIPE Vessel，制造商可以快速验证多个设计选项，从而针对所有载荷条件提供全面的，高质量的解决方案。AutoPIPE Vessel可自动生成用于容器制造的详细图纸，从而减少了人工制图和修改的时间。该软件一些重要功能包括：疲劳分析，安装以及在位设计与分析，耐压测试，自动图纸生成以及成本评估。

生产时间大幅缩短

AutoPIPE Vessel全面，灵活的建模及使用界面使得设计者可以快速获得解决方案，提高建模效率。这使得制造商可以提高生产效率，缩短交付时间，进行更简单，更准确的设计和分析。

更好的协同工作

AutoPIPE Vessel可以从一系列第三方软件中导入换热设计数据（如HTRI，Aspen，Prosim，Honeywell等），从而自动创建换热器模型。AutoPIPE Vessel还可以和PDS等工厂设计软件传输数据，并能自动生成主流CAD格式的图纸（如AutoCAD， MicroStation）。通过其交互性，AutoPIPE Vessel使得不同部门的工程师可以更有效率地合作，从而减少重复工作和出现错误的概率，保证高质量的设计。AutoPIPE Vessel通过集成一系列工具软件的工作流，确保数据无缝移交给执行和维护部分。

全面的规范支持和中文支持

新版AutoPIPE Vessel软件已全面支持中国GB 150-2011压力容器规范，并实现了软件的全中文化。除了中国规范外，AutoPIPE Vessel还内置来自多个国家的设计规范和标准，包括美国，英国，巴西，加拿大，欧洲，法国，德国，印度，俄罗斯，西班牙，葡萄牙，土耳其，以及一些国际规范和特殊分析方法。完整列表如下：

中国规范：

GB 150压力容器设计规范

美国规范：

ASME VIII 第 1 分册，锅炉和压力容器规范

ASME VIII 第 2 分册，备选规则

ASME II 第 A、B、C 和 D 部分

TEMA 标准，R、C 和 B 类

统一建筑规范 (UBC)

ASCE（针对抗风和抗震计算）

ANSI A58.1（针对抗震计算）

ANSI A58.1

WRCB 107-297（针对局部荷载分析）

ASME B 16-5 法兰标准

ASME B16.47

EJMA 标准

API 标准 661（针对储罐设计）

API 650（针对空冷器设计）

英国规范：

BS PD 5500 非受火压力容器规范

BS PD 5500 局部荷载分析附录 G

BSI CP3 风力荷载规范

BS 6399 第 2 部分，风力荷载规范

局部荷载咨询案例 5500/122

巴西规范：

NBR 6123 风力荷载规范

加拿大规范：

    NBC 加拿大 2005 抗风和抗震计算

欧洲规范：

    EN 13445 非受火压力容器规范

EN 13445（针对局部荷载分析）

EN 13445 法兰设计备选方法

EN 1591 法兰设计规范

EN 1991-1-4 抗风设计规范

EN 1998-1 抗震设计规范

EN 1092 和 EN 1759 法兰等级规范

EN 14015（针对储罐设计）

法国规范：

    CODAP 压力容器设计规范

NV 抗风防雪规则

Parasismique PS 防震规则

CM 66 结构设计规则

AFNOR 标准

NFE

德国规范：

AD-Merkblätter (AD 2000, AD Ausgabe)

DIN 标准

DIN 419（针对抗震计算）

印度规范：

印度标准 IS 875 第 3 部分，风力荷载计算

印度标准 IS 1893（针对抗震计算）

俄罗斯规范：

GOST R 52857，压力容器规范

GOST R 52857，局部荷载分析

GOST 28759，法兰规范

GOST R 51273-99（针对抗风和抗震计算）

西班牙规范：

NBE AE 88（针对风力荷载）

NCSE-02（针对抗震设计）

葡萄牙规范：

DL 235 风力荷载规范

LNEC（针对抗震设计）

土耳其规范：

土耳其抗震计算规则

国际规范：

国际建筑规范 (IBC)（针对抗风和抗震计算）

特别分析方法：

鞍形支架设计 Zick 分析方法

自动出图和生成报告

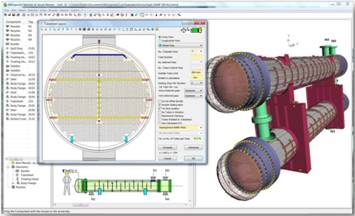

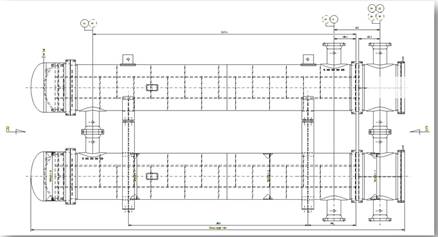

   AutoPIPE Vessel 可自动创建各种 2D 和 3D CAD 格式的工程和制造图纸，带有详细的尺寸标注和批注，其支持的图纸格式包括AutoCAD，Microstation和SolidWorks。

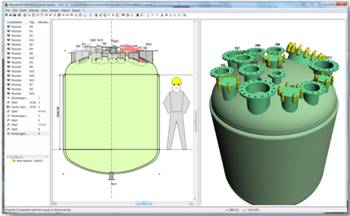

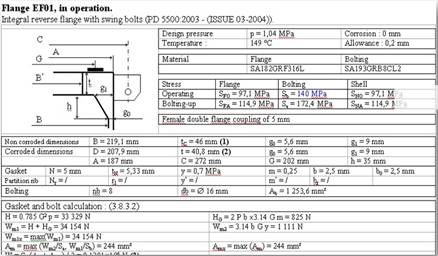

AutoPIPE Vessel支持生成详尽的计算报告



CAD软件接口

AutoPIPE Vessel 可以从 Bentley AutoPLANT 和 Intergraph PDS 工厂设计系统中导入 CAD 模型，

并可将模型导回 AutoPLANT，或将 DXF 格式的模型导出到 AutoCAD 或 MicroStation 中。通过在 CAD软件 和 AutoPIPE Vessel 之间导入和导出模型，可大幅节省模型创建和检查人工时，并防止出现与手动输入相关的错误。

换热器计算软件接口

AutoPIPE Vessel提供接口可以无缝导入以下换热器计算软件的数据：

Heat Transfer Research Inc. (HTRI xChanger)

Aspen（Tasc 和 Tasc+）

Honeywell (UniSim)

Prosim (Exch)

成本估算

   AutoPIPE Vessel同时内置成本估算模块，可快速创建材料清单，从而计算制造时间、材料成本和容器成本，并生成详细的成本清单。使用该功能，用户可以方便地对不同设计方案进行比对研究。



快速、完整的容器设计优化

AutoPIPE Vessel可以在90秒内完成对于容器从设计前到设计后的完整设计优化。
