ProStructures 三维结构建模软件

作为ProStructures软件的重要模块，ProSteel是基于MicroStation平台开发的专业三维钢结构建模、绘图及深化加工的软件系统。用户可以在ProSteel软件中方便地建立各种钢结构的三维模型，并由系统自动生成施工图、加工详图和材料表。ProSteel提供了丰富的数据接口，可以连接结构计算软件、数控机床、钢结构生产计划和管理软件。中油奥特科技有限公司负责ProStructures软件在中国的推广和销售。

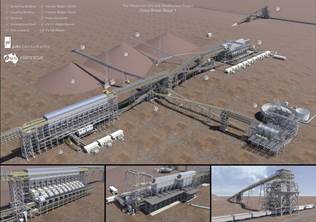

ProSteel技术特点

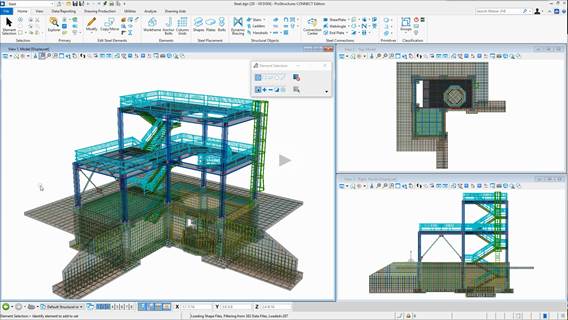

1. 软件界面和基本操作

ProSteel可以帮助用户轻松完成三维实体建模；楼梯、桁架、檁条系统自动生成单元；智能化节点自动连接；模拟碰撞检测；组件、零件自动编号；自动生成生产图纸（平、立面布置图，组件图，零件图，剖面图，节点详图等）；自动生成各种报表（材料表、螺栓统计表、生产管制表等）；PDF, EXCEL, HTML等多格式输出；数控机床数据接口及国内外多种软件接口。

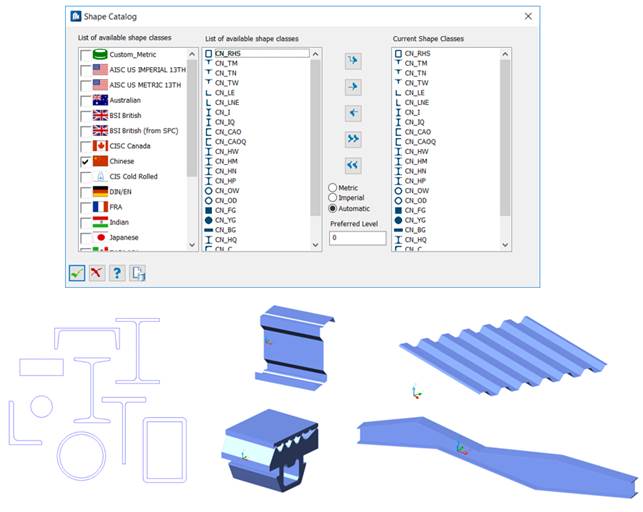

2. 型钢和自定义截面及螺栓

ProSteel拥有30多个系列、1800多种标准截面。 这些标准截面的数据都存放在统一的数据库中，用户可以方便地扩充数据库，插入自定义的截面尺寸，或者添加新的截面形式。ProSteel允许用户通过截面轮廓线和其他参数来自定义复杂的截面形式，并且可以保存在单独的数据库中。自定义截面库的使用方法与操作标准截面库相同。用户还可以把几个标准或特殊截面组合起来构成一个新的截面。新的组合截面构件本身是一个实体，即所有的操作如延长、截断等，对组合截面中所有的单个截面都产生作用。节点连接中的螺栓都是自动生成的。螺栓参数如螺栓种类、垫圈、间隙和其它必要的附件都可以调节。

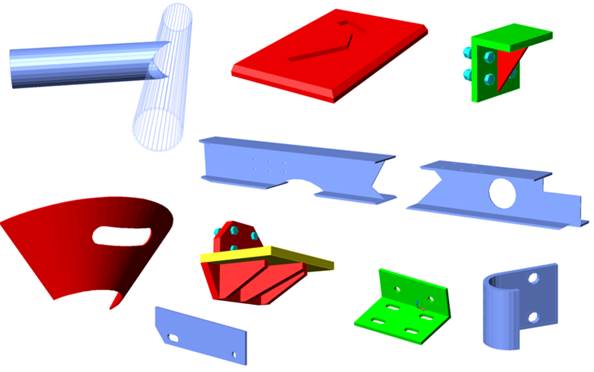

3. 编辑工具

ProSteel可以对型钢板件进行拷贝、移动、镜像、克隆等常规编辑操作；可进行型钢分割、钻孔、自适应切割、斜切、钝化转角、添加螺栓、开槽等加工操作；可在指定位置添加各种形状的加劲肋；可选择构件和方向确定构件坐标系，便于进行细部操作。软件还允许用户生成任意形状的多边形板。几何形状可以从已有的闭合多边形导入，并可以通过布尔运算来实现板形的改变。用户可以对板添加加工特征，系统支持对板的角点编辑、切割、斜切、开孔、改变厚度等。

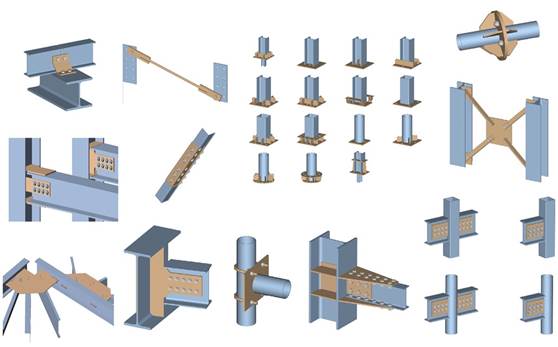

4. 自动节点连接

ProSteel选择节点类型和连接构件后即可生成节点。允许用户设置和调整节点参数，包含通用的端板连接、底板连接、角钢连接、拼接连接、加腋连接、支撑连接、檩条连接等类型。包括国外的常用节点类型和中国《多、高层民用建筑钢结构节点构造详图》16SG519图集中常用的节点类型。常用节点可外挂节点参数库，可根据构件截面信息自动筛选参数。软件提供的编辑功能可协助用户创建自己的节点类型。

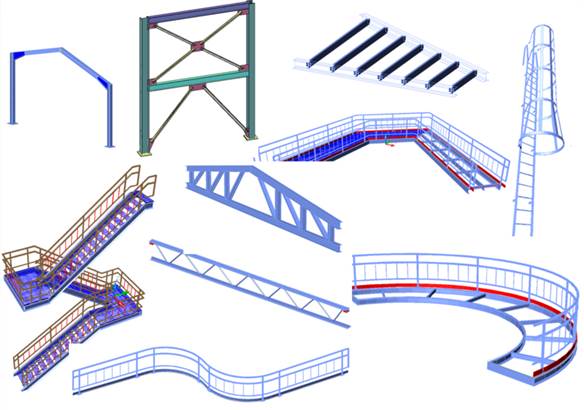

5. 附属结构参数化建模

ProSteel提供了一种生成附属构件的快捷方式。一些复杂而且重复率高的模型，如楼梯、栏杆、门式钢架及其节点等，只需点击几下鼠标即可生成。子结构和附属构件后期都可以进行参数化调整。

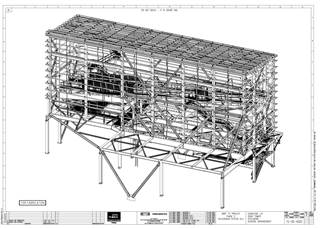

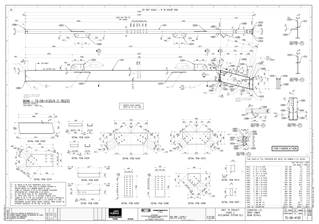

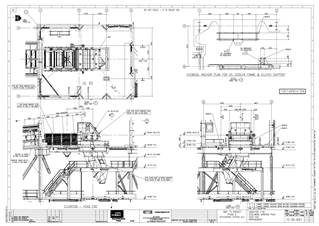

6. 自动生成2D图纸

ProSteel可从三维模型中自动提取图纸。自动智能添加螺栓标注、焊缝标注、材料表、尺寸、图框等对象。

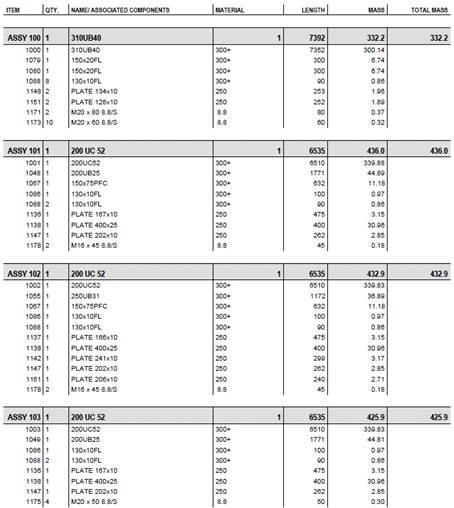

7. 自动生成材料表

材料表的生成和处理是ProSteel的重要功能。系统自动生成标准数据库文件。除了可以使用各种类型、大小的字体选项以外，还可以在材料表中包含各种图标文件。材料表表项的排列可以有不同的排序方式。用户可以通过过滤方式在材料表中略去部分表项，还可以汇总多张图纸的构件生成统一的材料表。
